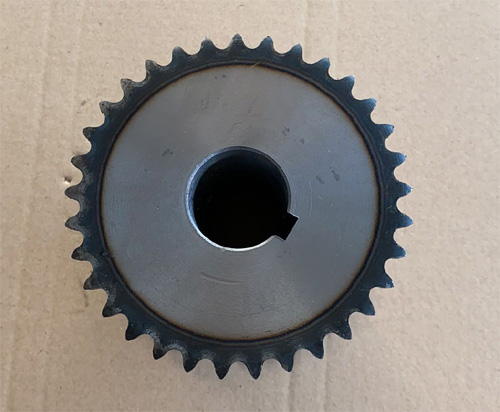

链轮采用预先胀大花键孔方法工艺介绍

链轮采用预先胀大花键孔方法工艺介绍：

有些带花键孔链轮(如薄壁齿轮)，虽然采用了加套、加心轴等方法。但花键孔畸变控制还是不够理想，如热处理后出现花键孔呈摊形缩孔等缺陷。对此。采用预先胀大一端花键孔(缩孔严重的部位)的方法，可以获得较为理想的畸变控制效果。采用预先胀大花键孔法(即预胀孔法)时的注意事项如下:

1)开口长度≥40mm,开口短则胀套张开角度大，胀套变形大，其根部易出现裂纹甚至开裂;另外，胀套端部壁厚应设计薄一些，3~5mm; A长度处(图7-33)磨削加工出一.定锥度，以便于穿过链轮花键孔。

2)胀套硬度一般为43 ~48HRC,可采用60Si2Mn等弹簧钢，选用上限硬度，因硬度偏低时易出现塑性变形。

3)使用胀套时，应先将链轮穿好胀套放在工作台上，如图7-34所示，然后施压，避免胀套没有配合到位加压使胀套开裂。

实例1薄壁半轴链轮(图7-35)，材料为20CrMnTi钢，要求渗碳或碳氮共渗处理。

(1)链轮畸变情况 链轮原采用表7-38所示渗碳工艺处理后，花键孔呈锥形缩孔，畸变不合格。

(2)改进措施与齿轮畸变控制效果 热处理前齿轮采用预先胀大花键孔方法。其胀套结构及胀孔法装置分别如图7-33和图7-34所示。采用此种方法后，链轮花键孔大径胀图7-34齿轮预先胀大花键孔方法示意图1一心轴2一张套3一齿轮4一胶垫孔部位尺寸一致，或者锥度微小(约为5-定位验具6一调整生1/100)，满足了技术要求和生产需要。

实例2CN91型拖拉机I档主动齿轮，热处理前花键孔大径628-20.m，花键宽+0.0810mm。渗碳淬火后要求键槽宽度6.2.03 mm，花键孔大径6282mm，要求渗碳淬火。
