带内花键工业链轮的渗碳淬火畸变与控制

发布时间：2022-07-10　　阅读：1493次

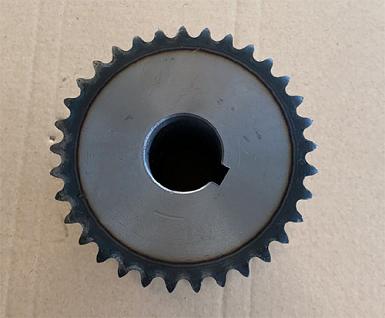

带内花键工业链轮的渗碳淬火畸变与控制：
由于带内孔花键齿轮的结构特点，在渗碳淬火过程中齿轮内孔容易产生收缩、胀大、锥形及(腰)鼓形，并影响到轮齿畸变。因此，应根据工业链轮的结构特点，采取相应措施进行控制。
例如，拖拉机三档从动齿轮(图4-54)和动力输出轴从动齿轮(图4-55)，模数均为3.5mm,材料均为20CrMnTi钢，两种齿轮公法线长度分别为38 -0:3m和48 -022mm。渗碳层深度0.8~1. 3mm。
1、热处理工艺
930°C渗碳，830°C出炉油淬，200°CX2h回火。
2、工业链轮公法线变化情况
通过表4-14和表4-15可以看出，齿轮在渗碳淬火后，由于相变的发生，齿部体积增大，表现为公法线长度增加，其增加值为0.01 ~0. 04mm。
在正常生产条件下，渗碳层深度相同，工业链轮模数相同，其公法线增加的绝对值基本是相同的。渗碳层深度不同，模数不同，其增加的绝对值不同。模数大，渗碳层深度厚的齿轮，其增加的绝对值大。

为了保证工业链轮的公法线长度及其变动量在合格范围内，冷、热加工之间应进行配合，合理分配公差，并要求机械加工剃齿时，把公法线长度及其变动量控制在公差允许范围内的下限。渗碳层深度要求深，模数大的工业链轮，可采用接近下限尺寸，甚至可低于下限尺寸0.01 ~0.02mm。
3、工业链轮键槽宽度的变化
三档从动齿轮(图4-54)，键槽宽度要求8+002mm，渗碳淬火后，键槽宽度畸变趋势是缩小。由于淬火后键槽各部分所受的应力状态不同，所以缩小的数值不同，具体表现为，中间缩小，两端收缩量大(即A端较B端收缩大-一些)。键槽宽度收缩0.01~0.04mm。
