工业链轮畸变控制的改进措施

发布时间:2022-06-10  阅读:1223次

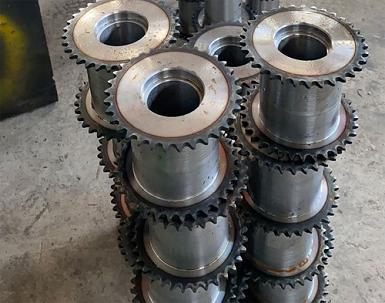

工业链轮畸变控制的改进措施:
改进措施及工业链轮畸变控制效果分析齿轮内孔圆度超差主要是由 于渗碳后淬火产生的不均勾应力造成的,对此在工业链轮渗碳、淬火与回火过程中采用支承环(图4-51)支承住内孔,以防收缩。
经检验,内孔圆度误差≤0. 20mm,齿轮畸变合格。
采用装夹具淬火方法在某些情况下,采用装夹具淬火方法可以减少齿轮热处理畸变。
实例3汽车变速器前输出齿轮 (图4-52),材料为20CrMoH钢,法向模数2.3091mm,渗碳淬火有效硬化层深度0.5~0.8mm,表面与心部硬度分别为58 ~63HRC和28 ~ 40HRC,碳化物、马氏体及残留奥氏体1~4级。
(1)热处理工艺路线齿轮渗碳淬火采用多用炉,渗碳采用丙酮+空气(即超级渗碳),其热处理工艺路线为:强渗920Cx185min,碳势1.05%一→扩散920 x45min, 碳势0.90%→预冷840C x 30min一120C x30min油淬( 今禹牌Y35-I型)。
(2)装炉方式及齿轮畸变情况
装炉方式1:双层叠放,下层底部加支承垫圈,中间插定位销,结果上层齿轮齿形、齿向畸变情况好于下层。
装炉方式2:单层装炉,齿部下端面采用支承环,中间插定位销,结果单层摆放的畸变情况并不比双层摆放好。
装炉方式3:在下层齿轮底端面的支承环下加一个挡板以减缓底部淬火油的流量,使上、下层齿轮冷却均匀性趋于一致。检验结果见表4-13,上、下层工业链轮的畸变规律基本一致,齿形与齿向畸变减小。变速器因齿轮畸变导致的噪声不合格率由20%以上下降到2%以下。改进后的工业链轮装炉方式如图4-53所示。
