|
任丘市浩顺机械传动配件有限公司
公司地址：河北省任丘市石门桥镇磨盘街工业区
手机：13803173217
电话：0317-2802388
传真：0317-2803686
QQ：浩顺链轮 251021788
联系人：王经理
网址：www.haoshunjixie.com |
|
|
|
|
|
控制工业链轮渗氮畸变的措施 |
| 发布时间：2023-06-08 阅读：951次 |
|

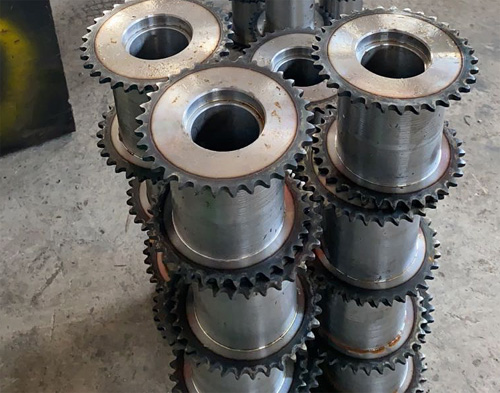

控制工业链轮渗氮畸变的措施如下：
(1)改进工业链轮的结构设计尽可能设计成对称结构。如对设计有单键的长轴，可在这键槽的对侧增加个辅助键槽，这样可抵消单键槽对渗氮畸变的不利影响。
对于齿食的壁厚不要设计得太薄，如壁厚尺寸能略大于临界壁厚，渗氮后内径尺寸就不会胀大超差。对于长齿套，壁厚设计尽量一- 致，以免引起不均匀的胀缩畸变。
(2)工业链轮的材料选择主要应保证使用性能的要求。 但如能选用在渗氮时屈服强度较高而渗层氮浓度又不致过高的钢材，将有利于减小渗氮畸变。
(3) 渗氮技术要求及工艺操作 对于结构对称的齿轮，技术要求应全部渗氮。对于结构不对称的工业链轮，如果允许在表面积较大的侧面进行局部屏蔽或保护，以平衡和抵消结构不对称的影响，将有利于减少渗氮畸变。
渗氮时，选择低温、短时间和低氮势，将会有利于减少渗氮畸变。对于在能够保证使用性能的前提下，工业链轮渗氮层深度要求尽可能采取下限。
(4)预备热处理 锻造工业链轮必须进行预先退火(或正火)处理，以消除锻造应力，降低硬度，改善切削加工性能，减小机械加工应力。对于渗氮工业链轮常用的38CrMoAl钢而言，可以将工业链轮毛坯退火加热到880 ~900C保温2 ~4h,炉冷至500C以下出炉空冷，硬度应≤229HBW。
制坯前，先进行调质处理，以获得均匀的索氏体组织，为渗氮做好组织准备，减小机械加工应力。
由于车削、铣齿加工时不可避免产生残余内应力，在渗氮过程中会产生附加畸变，-般还要进行一次去应力退火(550~600)Cx (3~10) h, 出炉空冷。然后经过校正处理，再进行去应力处理(550 ~600)Cx (2~3) h。 |
|
|
您现在的位置：
